SLA (reçine baskı)
Hassas ölçü ve pürüzsüz yüzey gerektiren parçalar
SLA, sıvı haldeki reçineyi lazer ışığıyla katman katman sertleştirerek parçayı oluşturur. Katmanlar çok ince olduğu için yüzey enjeksiyon parçasına yakın pürüzsüzlüktedir ve ±0,15 mm'ye kadar hassasiyet elde edilir. Kalıp öncesi prototipler ve küçük, detaylı parçalar için uygundur.
Muhafaza kapağı, kesit A-A
- Malzeme
- Tough 2000, gri
- Tolerans
- ±0,15 mm (işaretli)
- Teslim
- 3 iş günü, 5 adet
Teknik özellikler
- Tolerans
- ±%0,5 (en az ±0,15 mm)
- Katman kalınlığı
- 25 / 50 / 100 µm
- Baskı hacmi
- 200 × 125 × 210 mm'ye kadar
- Doluluk
- Tam dolu
- Standart teslim
- 3–5 iş günü
Ne zaman seçilir
- Kalıp öncesi görsel ve ölçüsel prototip

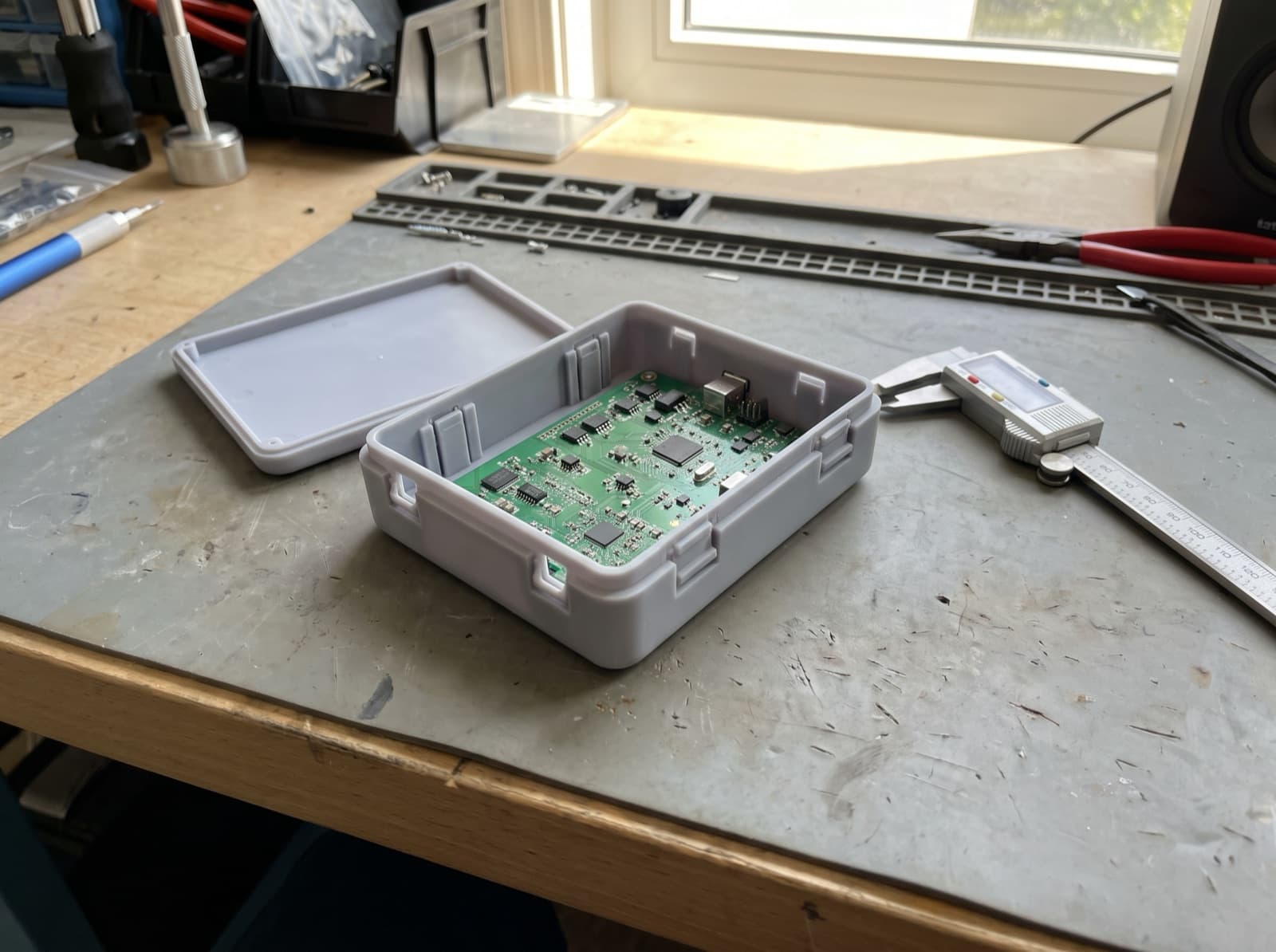

- Geçme, klips ve montaj testleri

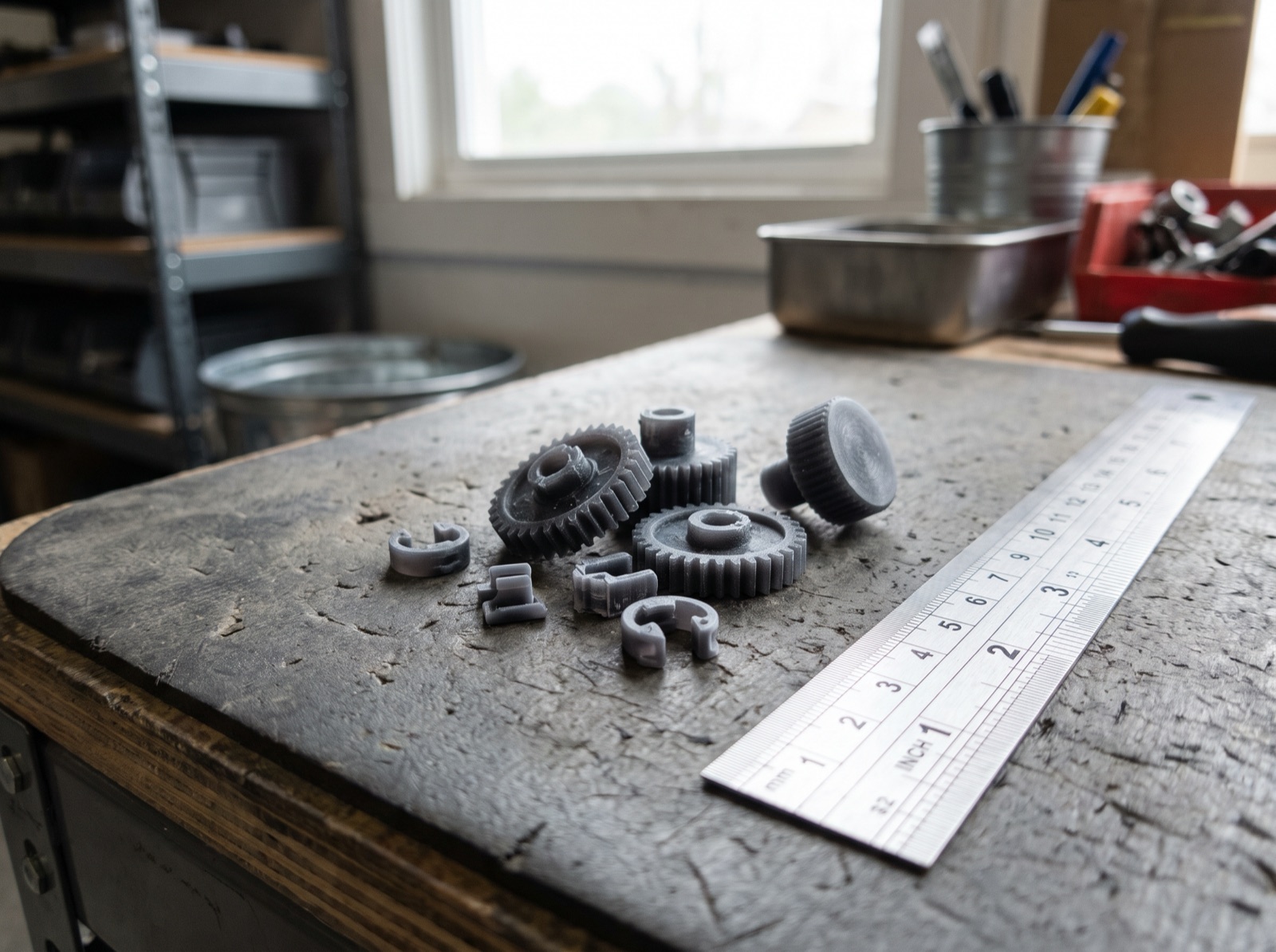

- Küçük, detaylı parçalar ve ince yazılar

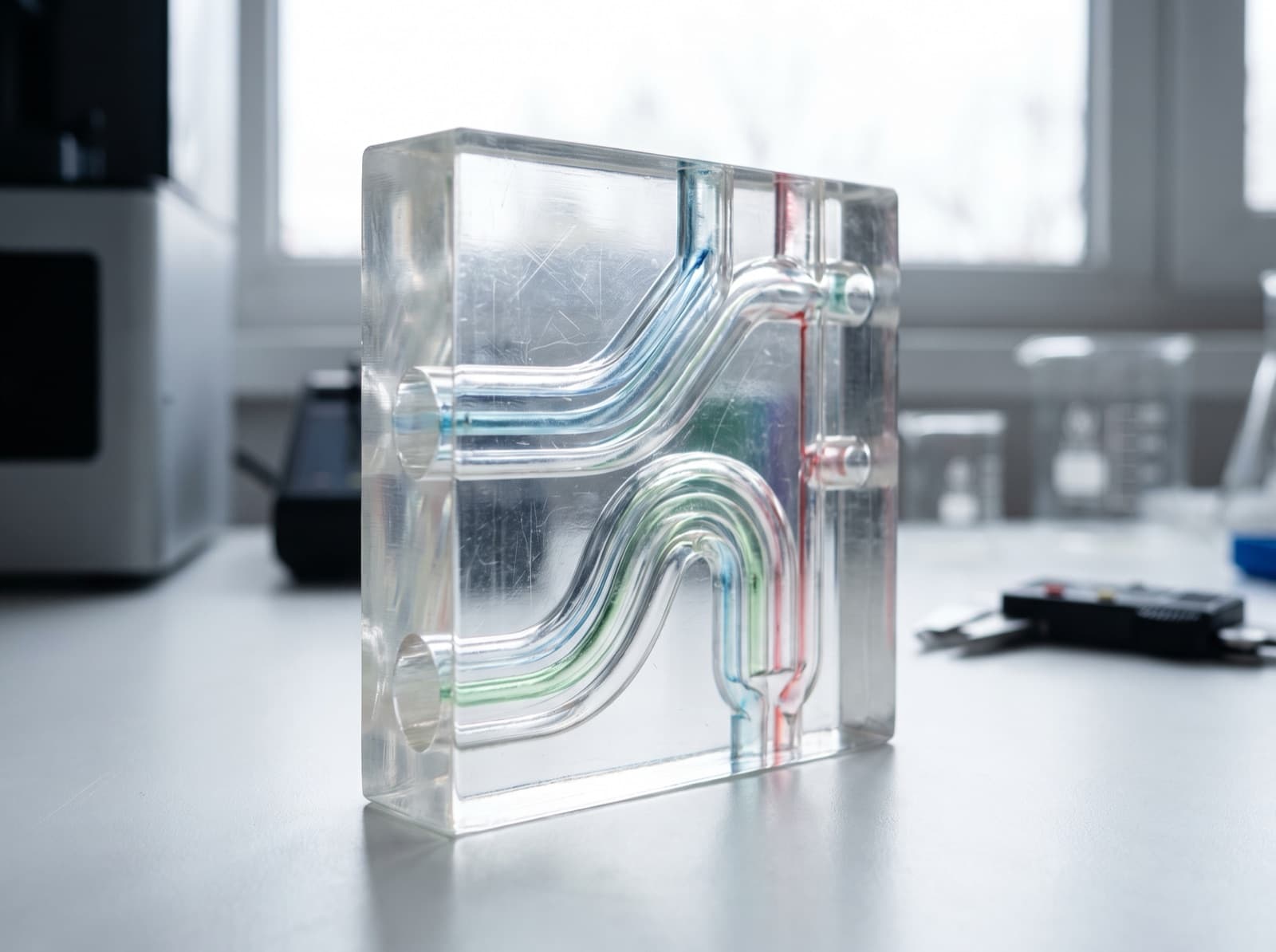

- Şeffaf parça ve akış görselleştirme
Uygun olmadığı durumlar
- Uzun süre güneş ışığı alacak parçalar (reçine UV etkisiyle kırılganlaşır)
- 200 × 125 × 210 mm'den büyük parçalar (bölünerek basılması gerekir)
Uygulama örnekleri
Görseller temsilidir; uygulama örneklerini göstermek için hazırlanmıştır.
Malzemeler
| Malzeme | Ne için | Çekme dayanımı | Isıl eğilme (HDT) | Renkler |
|---|---|---|---|---|
| Standart reçine | Pürüzsüz yüzey, ince detay. Görsel prototip ve ölçü kontrol modelleri. | 65 MPa | 73 °C | Gri, Siyah, Beyaz |
| Şeffaf reçine | Parlatılarak şeffaflaşır. Akış görselleştirme, ışık kılavuzu, iç yapı gösterimi. | 65 MPa | 73 °C | Şeffaf |
| Tough 2000 | ABS benzeri tokluk. Geçme ve klips bağlantılı prototipler, fonksiyon testleri. | 46 MPa | — | Gri |
| Durable | PP benzeri, esneyip kırılmaz. Menteşeli kapaklar, sürtünmeli parçalar. | 28 MPa | — | Beyazımsı şeffaf |
| Rigid 4K | Cam takviyeli, çok rijit. İnce cidarlı fikstür, sızdırmazlık kalıbı ve ölçü aparatları. | 75 MPa | 88 °C | Beyaz |
| High Temp | Yüksek ısı dayanımı. Sıcak hava, sıcak sıvı akışı ve düşük basınçlı kalıp denemeleri. | — | 238 °C | Amber |
| Flexible 80A | Yumuşak, kauçuk hissi. Conta, tutamak ve sönümleyici prototipleri. | — | — | Siyah |
Standart reçine
Pürüzsüz yüzey, ince detay. Görsel prototip ve ölçü kontrol modelleri.
- Çekme dayanımı
- 65 MPa
- Isıl eğilme (HDT)
- 73 °C
- Renkler
- Gri, Siyah, Beyaz
Şeffaf reçine
Parlatılarak şeffaflaşır. Akış görselleştirme, ışık kılavuzu, iç yapı gösterimi.
- Çekme dayanımı
- 65 MPa
- Isıl eğilme (HDT)
- 73 °C
- Renkler
- Şeffaf
Tough 2000
ABS benzeri tokluk. Geçme ve klips bağlantılı prototipler, fonksiyon testleri.
- Çekme dayanımı
- 46 MPa
- Isıl eğilme (HDT)
- —
- Renkler
- Gri
Durable
PP benzeri, esneyip kırılmaz. Menteşeli kapaklar, sürtünmeli parçalar.
- Çekme dayanımı
- 28 MPa
- Isıl eğilme (HDT)
- —
- Renkler
- Beyazımsı şeffaf
Rigid 4K
Cam takviyeli, çok rijit. İnce cidarlı fikstür, sızdırmazlık kalıbı ve ölçü aparatları.
- Çekme dayanımı
- 75 MPa
- Isıl eğilme (HDT)
- 88 °C
- Renkler
- Beyaz
High Temp
Yüksek ısı dayanımı. Sıcak hava, sıcak sıvı akışı ve düşük basınçlı kalıp denemeleri.
- Çekme dayanımı
- —
- Isıl eğilme (HDT)
- 238 °C
- Renkler
- Amber
Flexible 80A
Yumuşak, kauçuk hissi. Conta, tutamak ve sönümleyici prototipleri.
- Çekme dayanımı
- —
- Isıl eğilme (HDT)
- —
- Renkler
- Siyah
Üretici veri sayfalarındaki tipik değerlerdir; baskı yönüne ve parametrelere göre değişir. HDT değeri 0,45 MPa yük altındadır.
Tasarlarken dikkat
- Desteklenen duvar kalınlığı
- 0,4–0,5 mm
- Desteksiz duvar kalınlığı
- 0,6–1 mm
- Destek gerektirmeyen çıkıntı
- 19°'den dik
- Köprü (desteksiz açıklık)
- 21 mm
- En küçük delik çapı
- 0,5 mm
- Hareketli parçalar arası boşluk
- 0,5 mm
- Kabartma / gravür detay
- 0,1 / 0,4 mm
- En küçük pim çapı
- 0,5 mm
- Boşaltma deliği (içi boş parça)
- 3,5–4 mm
