FDM (filament baskı)
Mühendislik plastiklerinden fonksiyonel parça üretimi
FDM, makaraya sarılı plastik filamenti eritip ince katmanlar halinde üst üste yığarak parçayı oluşturur. Karbon fiber takviyeli naylon (PA12-CF), UV dayanımlı ASA ve alev geciktirici polikarbonat gibi mühendislik malzemeleriyle, üretim hattında gerçekten yük taşıyacak parçalar üretmek için en uygun yöntemdir.

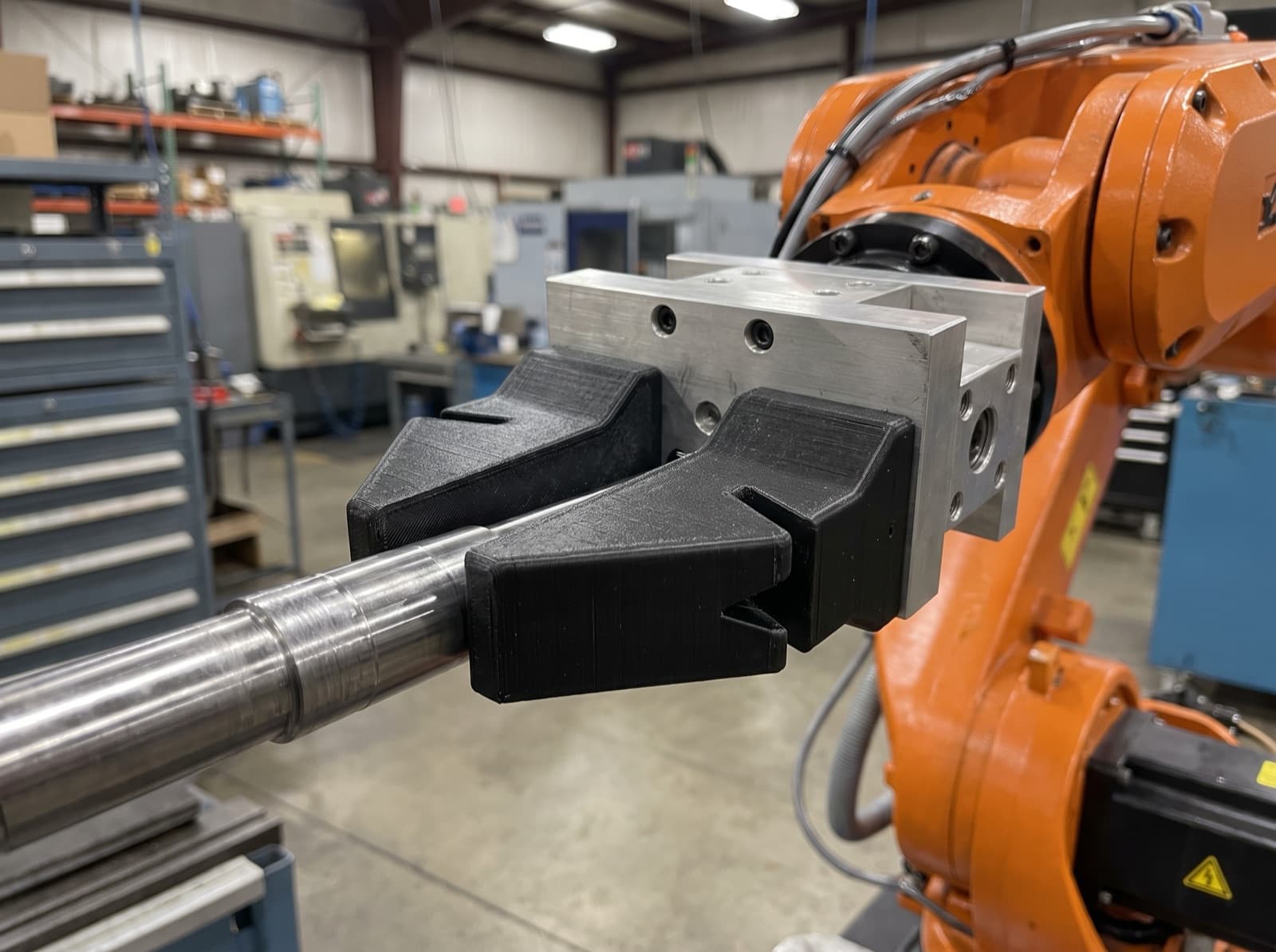

Robot tutucu parmak, rev. A
- Malzeme
- PA12-CF, siyah
- Tolerans
- ±0,2 mm (bağlantı)
- Teslim
- 4 iş günü, 4 çift
Teknik özellikler
- Tolerans
- ±%0,5 (en az ±0,5 mm)
- Katman kalınlığı
- 0,1 / 0,2 / 0,3 mm
- Baskı hacmi
- 385 × 385 × 385 mm'ye kadar
- Doluluk
- %20 – %100
- Standart teslim
- 3–5 iş günü
Ne zaman seçilir
- Montaj fikstürü, hat aparatı ve robot tutucu
- Yük, darbe veya ısı görecek yedek parçalar
- 150 mm'den büyük gövde ve muhafazalar
- Hızlı ve ekonomik ilk prototip
Uygun olmadığı durumlar
- Enjeksiyon parçası görünümünde pürüzsüz yüzey gerekiyorsa (SLA tercih edilmeli)
- 0,5 mm'den ince detaylar ve küçük yazılar varsa

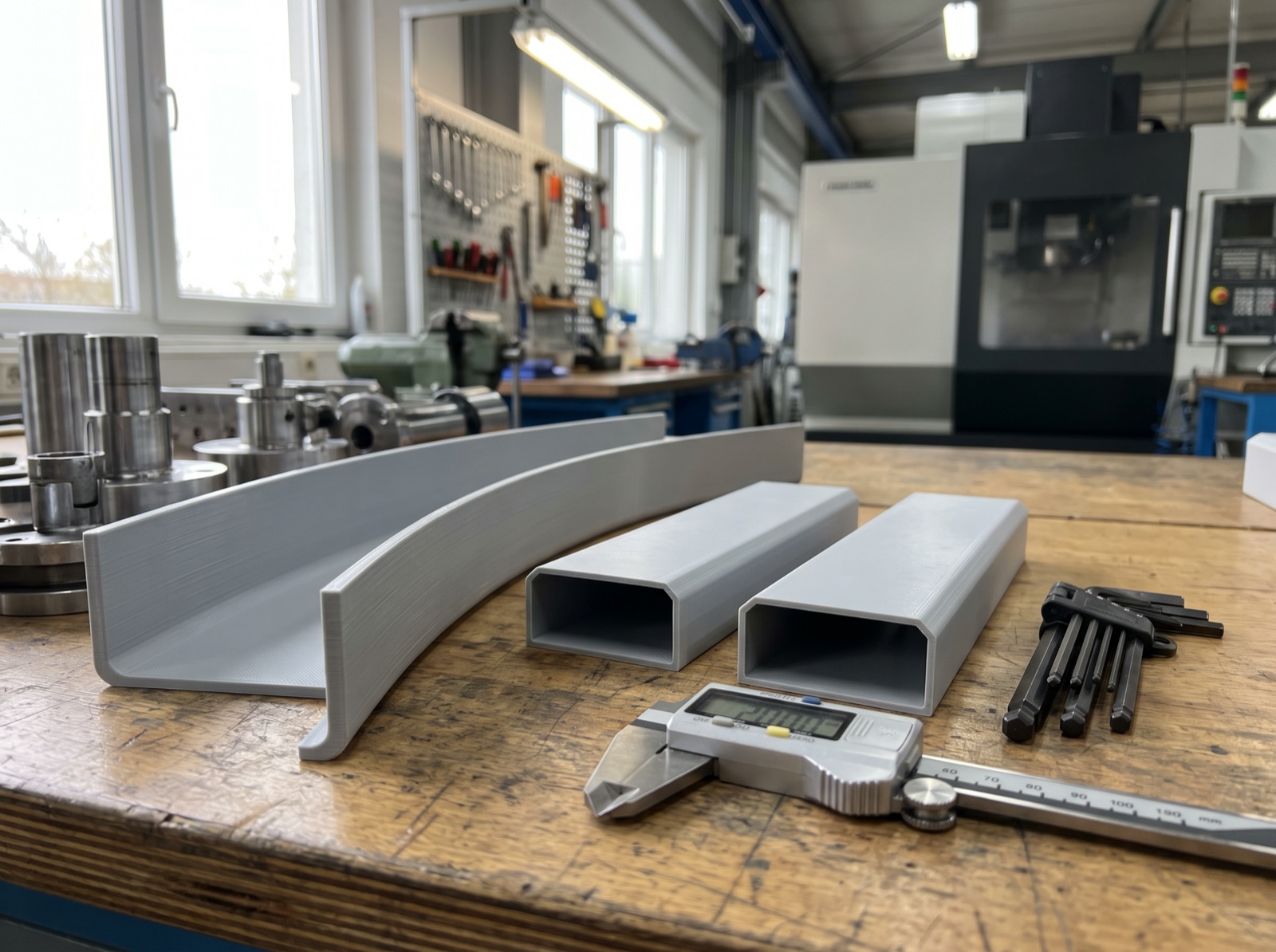

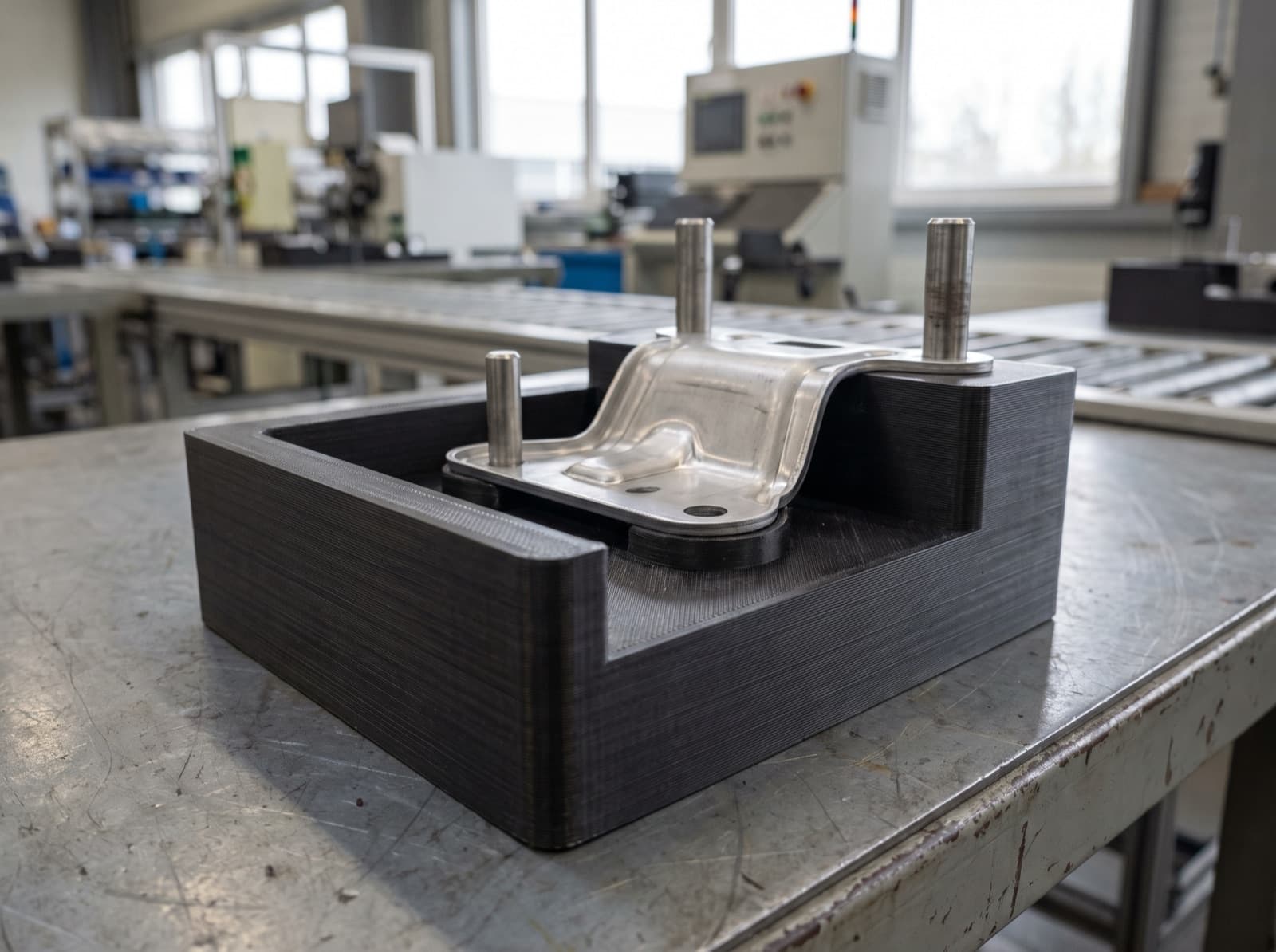

Uygulama örnekleri
Görseller temsilidir; uygulama örneklerini göstermek için hazırlanmıştır.
Malzemeler
| Malzeme | Ne için | Çekme dayanımı | Isıl eğilme (HDT) | Renkler |
|---|---|---|---|---|
| PLA | Hızlı ve ekonomik. Form ve ölçü kontrolü için prototip, sunum modeli. | 46,6 MPa | 59,8 °C | Siyah, Beyaz, Gri, Kırmızı, Mavi, Yeşil |
| PETG | Tok, kimyasala ve neme dayanıklı. Genel amaçlı aparat ve muhafazalar. | 31,9 MPa | 78,4 °C | Siyah, Beyaz, Gri, Şeffaf |
| ABS | Isıya dayanıklı, zımparalanıp boyanabilir. Kapak ve gövde parçaları. | 33,3 MPa | 99,6 °C | Siyah, Beyaz, Gri |
| ASA | ABS'in UV dayanımlı hali. Dış ortamda ve güneş alan yerde çalışan parçalar. | 43,8 MPa | 102,6 °C | Siyah, Beyaz, Gri |
| PC-FR | Polikarbonat, alev geciktirici (UL94 V0). Elektrik panosu ve sıcak bölge parçaları. | 67 MPa | 110 °C | Siyah |
| PA12-CF | Karbon fiber takviyeli naylon. Rijit, hafif, aşınmaya dayanıklı. Fikstür ve robot tutucu. | 71,6 MPa | 131 °C | Siyah |
| TPU 95A | Esnek, kauçuk benzeri. Tampon, conta, darbe sönümleyici ve koruyucu pabuçlar. | 23,1 MPa | — | Siyah, Beyaz |
PLA
Hızlı ve ekonomik. Form ve ölçü kontrolü için prototip, sunum modeli.
- Çekme dayanımı
- 46,6 MPa
- Isıl eğilme (HDT)
- 59,8 °C
- Renkler
- Siyah, Beyaz, Gri, Kırmızı, Mavi, Yeşil
PETG
Tok, kimyasala ve neme dayanıklı. Genel amaçlı aparat ve muhafazalar.
- Çekme dayanımı
- 31,9 MPa
- Isıl eğilme (HDT)
- 78,4 °C
- Renkler
- Siyah, Beyaz, Gri, Şeffaf
ABS
Isıya dayanıklı, zımparalanıp boyanabilir. Kapak ve gövde parçaları.
- Çekme dayanımı
- 33,3 MPa
- Isıl eğilme (HDT)
- 99,6 °C
- Renkler
- Siyah, Beyaz, Gri
ASA
ABS'in UV dayanımlı hali. Dış ortamda ve güneş alan yerde çalışan parçalar.
- Çekme dayanımı
- 43,8 MPa
- Isıl eğilme (HDT)
- 102,6 °C
- Renkler
- Siyah, Beyaz, Gri
PC-FR
Polikarbonat, alev geciktirici (UL94 V0). Elektrik panosu ve sıcak bölge parçaları.
- Çekme dayanımı
- 67 MPa
- Isıl eğilme (HDT)
- 110 °C
- Renkler
- Siyah
PA12-CF
Karbon fiber takviyeli naylon. Rijit, hafif, aşınmaya dayanıklı. Fikstür ve robot tutucu.
- Çekme dayanımı
- 71,6 MPa
- Isıl eğilme (HDT)
- 131 °C
- Renkler
- Siyah
TPU 95A
Esnek, kauçuk benzeri. Tampon, conta, darbe sönümleyici ve koruyucu pabuçlar.
- Çekme dayanımı
- 23,1 MPa
- Isıl eğilme (HDT)
- —
- Renkler
- Siyah, Beyaz
Üretici veri sayfalarındaki tipik değerlerdir; baskı yönüne ve parametrelere göre değişir. HDT değeri 0,45 MPa yük altındadır.
Tasarlarken dikkat
- Desteklenen duvar kalınlığı
- 0,8 mm
- Desteksiz duvar kalınlığı
- 0,8 mm
- Destek gerektirmeyen çıkıntı
- 45°'ye kadar
- Köprü (desteksiz açıklık)
- 10 mm
- En küçük delik çapı
- 2 mm
- Hareketli parçalar arası boşluk
- 0,5 mm
- Kabartma / gravür detay
- 0,6 mm genişlik
- En küçük pim çapı
- 3 mm
- Boşaltma deliği (içi boş parça)
- Gerekmez
Parçanız için teklif alın
3D dosyanızı ve varsa teknik resminizi yükleyin. Parçanızı inceleyip 1 iş günü içinde kesin fiyat ve teslim tarihiyle dönelim.
