Otomotiv yan sanayi
Üretim hattında kullanılan tutucu ve kontrol aparatları
Montaj hatlarında, parçayı işlem sırasında doğru konumda sabitleyen tutucular (fikstür) ve ölçüsünün doğru olup olmadığını hızlıca kontrol eden mastarlar kullanılır. Bu aparatlar genellikle alüminyum veya çelikten talaşlı imalatla yapılır. Aynı aparatları karbon fiber takviyeli mühendislik plastiğinden basarak daha kısa sürede, daha düşük maliyetle ve çok daha hafif üretiyoruz.
Karşılaşılan sorunlar
- Yeni bir model devreye alınırken onlarca aparatın aynı anda hazır olması gerekir; talaşlı imalatta bu haftalar sürer.
- Metal aparatlar ağırdır, operatörün gün boyu elle taşıdığı aparatlarda yorulma ve iş güvenliği sorunu yaratır.
- Parça tasarımı değiştiğinde aparatın da değişmesi gerekir; küçük bir revizyon için atölyede sıra beklemek hattı geciktirir.
Ürettiğimiz tipik parçalar
- Montaj ve konumlama fikstürleri
- Parçayı vidalama, kaynak veya yapıştırma sırasında doğru yerde tutar.
- Önerilen malzeme: PA12-CF, ASA

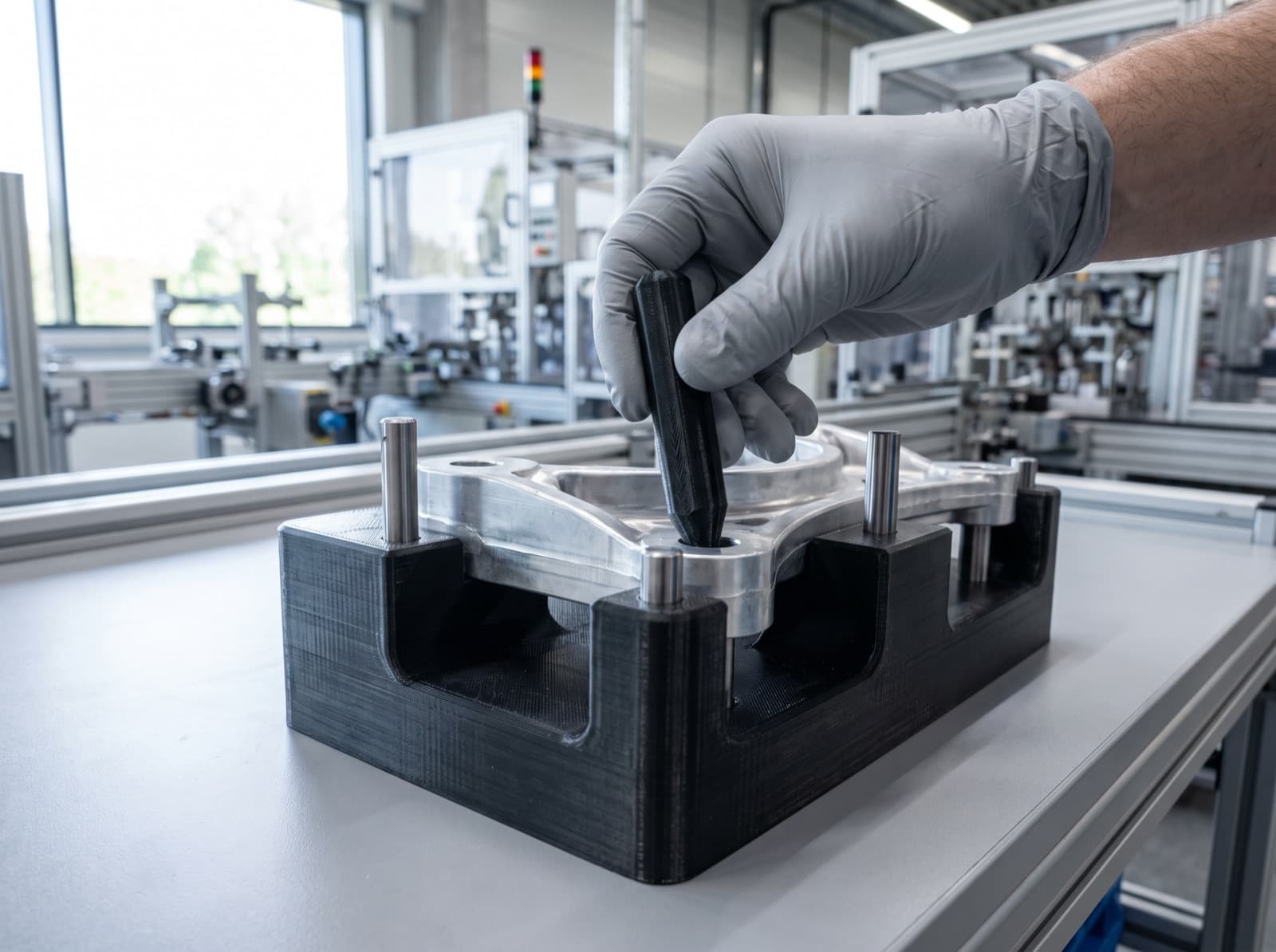

- Kontrol mastarları (geçer / geçmez)
- Operatörün parçanın ölçüsünü ölçü aleti kullanmadan saniyeler içinde kontrol etmesini sağlar.
- Önerilen malzeme: PA12-CF, Rigid 4K
- Robot tutucu parmaklar
- Robot kolun ucunda parçayı kavrayan, parçanın formuna göre tasarlanmış tutucular.
- Önerilen malzeme: PA12-CF
- Koruyucu kapaklar ve maskeler
- Boya, kaynak veya taşıma sırasında parçanın belirli bölgelerini korur.
- Önerilen malzeme: PETG, TPU
Önerilen malzemeler
| Malzeme | Ne için | Çekme dayanımı | Isıl eğilme (HDT) | Renkler |
|---|---|---|---|---|
| PETG | Tok, kimyasala ve neme dayanıklı. Genel amaçlı aparat ve muhafazalar. | 31,9 MPa | 78,4 °C | Siyah, Beyaz, Gri, Şeffaf |
| ASA | ABS'in UV dayanımlı hali. Dış ortamda ve güneş alan yerde çalışan parçalar. | 43,8 MPa | 102,6 °C | Siyah, Beyaz, Gri |
| PA12-CF | Karbon fiber takviyeli naylon. Rijit, hafif, aşınmaya dayanıklı. Fikstür ve robot tutucu. | 71,6 MPa | 131 °C | Siyah |
| TPU 95A | Esnek, kauçuk benzeri. Tampon, conta, darbe sönümleyici ve koruyucu pabuçlar. | 23,1 MPa | — | Siyah, Beyaz |
| Rigid 4K | Cam takviyeli, çok rijit. İnce cidarlı fikstür, sızdırmazlık kalıbı ve ölçü aparatları. | 75 MPa | 88 °C | Beyaz |
PETG
Tok, kimyasala ve neme dayanıklı. Genel amaçlı aparat ve muhafazalar.
- Çekme dayanımı
- 31,9 MPa
- Isıl eğilme (HDT)
- 78,4 °C
- Renkler
- Siyah, Beyaz, Gri, Şeffaf
ASA
ABS'in UV dayanımlı hali. Dış ortamda ve güneş alan yerde çalışan parçalar.
- Çekme dayanımı
- 43,8 MPa
- Isıl eğilme (HDT)
- 102,6 °C
- Renkler
- Siyah, Beyaz, Gri
PA12-CF
Karbon fiber takviyeli naylon. Rijit, hafif, aşınmaya dayanıklı. Fikstür ve robot tutucu.
- Çekme dayanımı
- 71,6 MPa
- Isıl eğilme (HDT)
- 131 °C
- Renkler
- Siyah
TPU 95A
Esnek, kauçuk benzeri. Tampon, conta, darbe sönümleyici ve koruyucu pabuçlar.
- Çekme dayanımı
- 23,1 MPa
- Isıl eğilme (HDT)
- —
- Renkler
- Siyah, Beyaz
Rigid 4K
Cam takviyeli, çok rijit. İnce cidarlı fikstür, sızdırmazlık kalıbı ve ölçü aparatları.
- Çekme dayanımı
- 75 MPa
- Isıl eğilme (HDT)
- 88 °C
- Renkler
- Beyaz
Üretici veri sayfalarındaki tipik değerlerdir; baskı yönüne ve parametrelere göre değişir. HDT değeri 0,45 MPa yük altındadır.
